超長超粗管件坡口激光切割生產線

斯塔克非標激光切割專機定制方案之超長超粗管件坡口激光切割生產線

客戶數據，資料，要求

確認孔在管子圓周方向

1、客戶數據

鋼管：1420(孔徑)×12000(長)×12(管壁厚)

圓孔直徑8mm

孔間距14mm

孔排距14mm

2、客戶數據確認

a. 確認孔在管子軸向的孔間距

總長12000mm，間距14mm，在軸向的孔數857.14

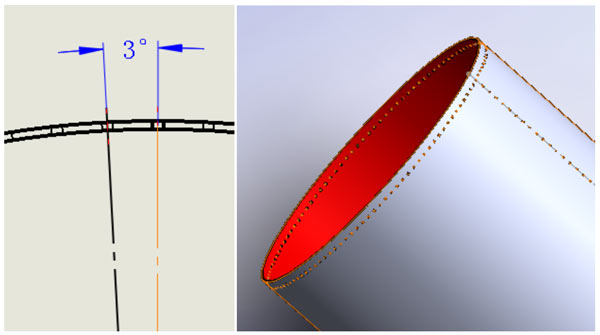

b. 確認孔在管子圓周方向的角度如圖所示

方案

1.整機規劃

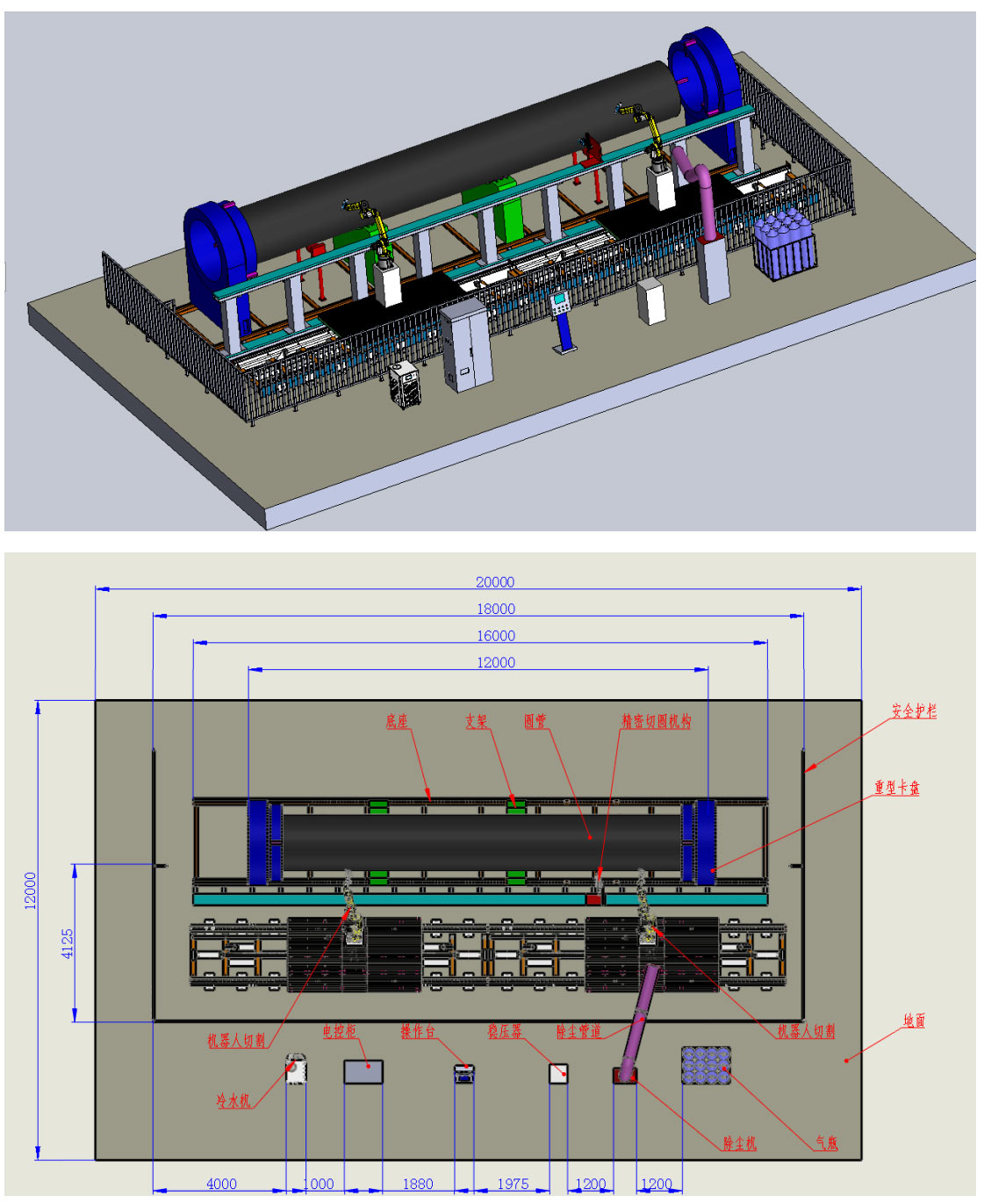

整機規劃

2.上下料：用行車起吊需加工的圓管放在升降支架上。

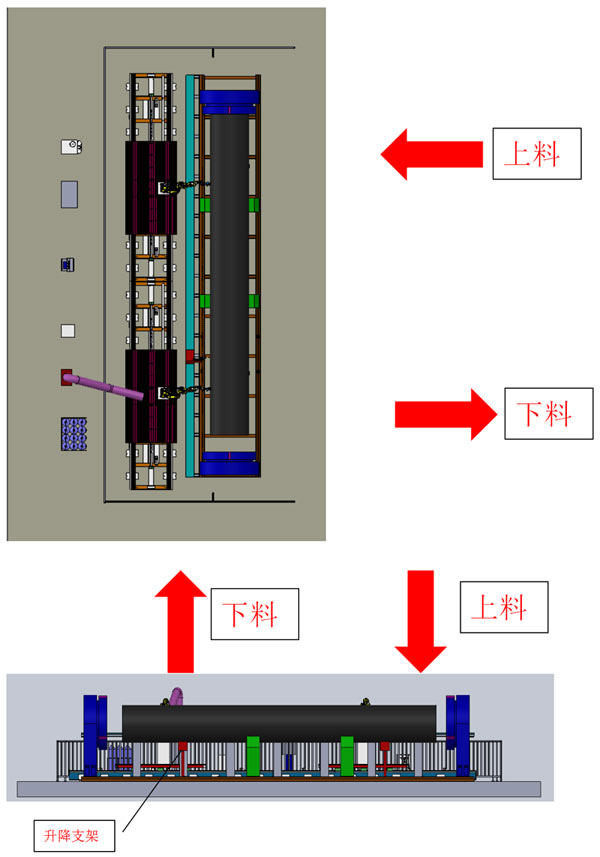

上下料

3.定位加緊

定位加緊

將被加工件圓管放在升降支架上(此時升降支架調至最高處，最高處高于支架的中心)，然后轉動升降支架上的滾輪可以對圓管進行軸向的調整，達到軸向所需的加工位置，緩緩的下降升降支架，讓圓管落在圓管支架的軸承上，然后，將重型卡盤移向圓管兩端，并夾緊圓管。

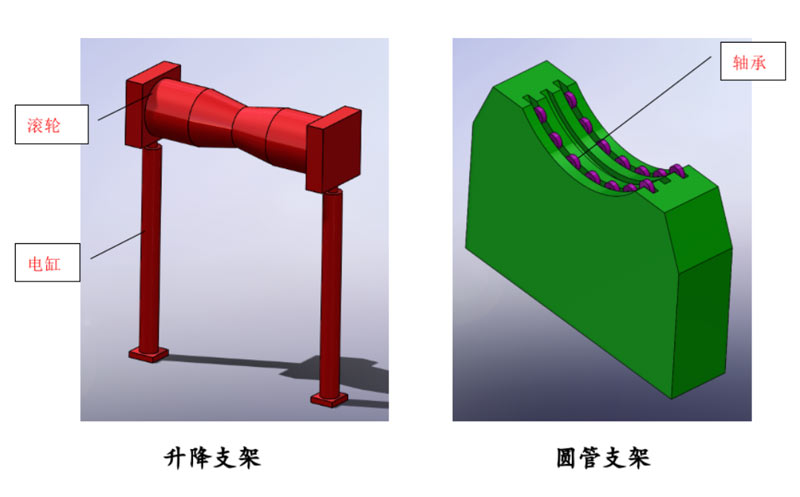

升降支架

4.加工過程

加工過程

a.把被加工件固定好后，首先切割頭從第一個卡盤為起點沿著圓管軸向方向依次切割圓孔到到第二個卡盤處。

依次切割圓孔

b.切完第一排孔后，轉動卡盤到設定好的角度，以第二個卡盤為起點反方向切孔，到第一個卡盤處，以此類推，切完兩卡盤間圓周方向的所有的孔。

c.松開其中一個卡盤，向里移動，露出未切割的部分，夾緊卡盤。d.再松開另一個卡盤，向里移動，露出未切割的部分，加緊卡盤。

e.按照a中提到的方法先加工完一端后，再加工另一端。

5.除塵

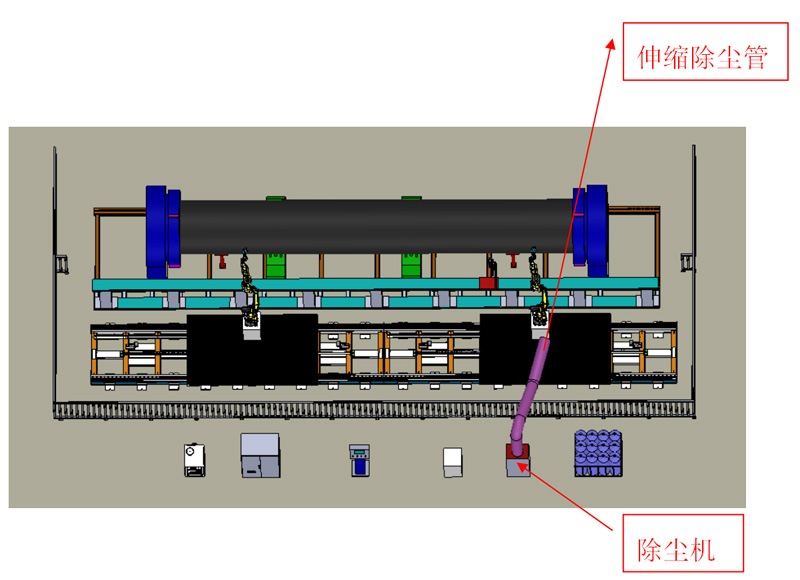

伸縮除塵管跟隨切割頭一起移動，跟隨除塵效果會更好，除塵機的功率會減小，從而降低了能耗。

6.安全防護

安全防護

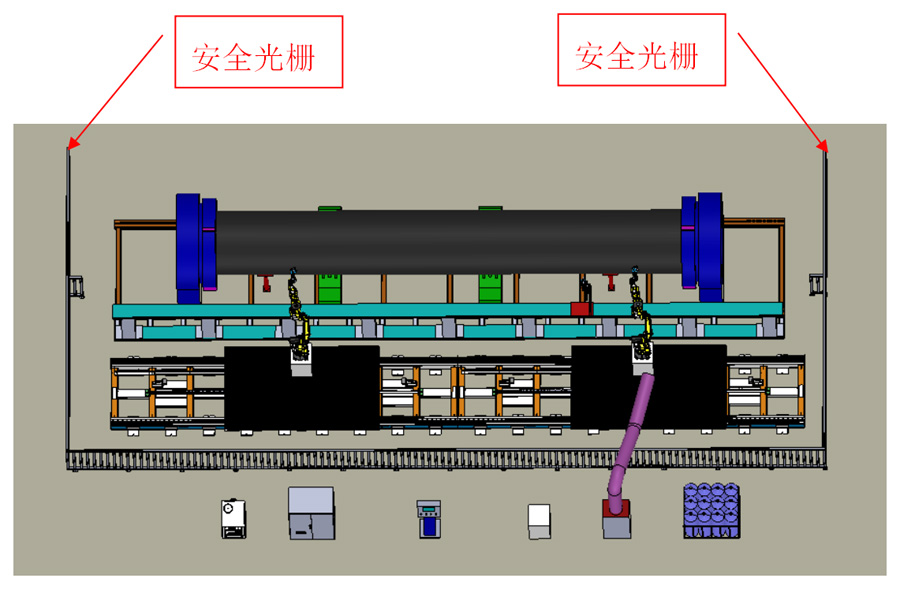

周圍防護有安全防護欄和光柵。

主要配置

序號	名稱	品牌	型號	數量	可選	備注
1	激光器	IPG	YLR-2000	1		32
2	4軸線性機械手	STK		1		1
3	冷水機	三河同飛	TFLW-2000WDR-01V1-3385	1		2
4	切割頭	RayTools	BT240自動調焦	1		3
5	卡盤	SWM		2
6	控制系統	STARK	STK-D-K-1.1	1		5
7	除塵機	威爾登	WLC-9YT	1	可選	10
8	防護欄	STARK	STK-D-F-01	1	可選	20

1.激光器

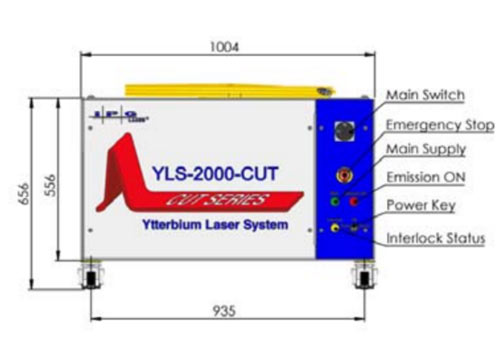

激光器

序號	項目	規格/型號	備注
1	品牌	IPG
2	型號	YLS-2000-CUT-Y15
3	最大輸出功率	2000W
4	尺寸	1004804556
5	重量	170Kg
6	波長	1068-1080nm
7	光纖長度、芯徑	20/100μm
8	光纖動態彎曲半徑	不小于150mm
9	最大輸入功率	5KW
10	電源	400VAC 50/60Hz

2.冷水機

序號	機型	單位	數據
1	電源制式	V/Hz	3-380/50
2	額定功率	W	3700
3	額定電流	A	8.5
4	名義制冷量	HP	2匹
5	主回路電加熱	W	2000
6	主回路泵功率	W	1100
7	外光路泵功率	W	750
8	風機功率	W	180
9	風機風量	m3/h	2800
10	主回路額定流量	L/min	50
11	主回路流量報警值	L/min	8
12	主回路額定壓力	Bar	4.5
13	主回路最高壓力	Bar	5.2
14	主回路接口尺寸		G3/4″
15	主回路水溫設定范圍	℃	15℃～35℃
16	主回路水溫控制精度	℃	±1℃
17	主回路水箱容積	L	60
18	外光路額定流量	L/min	20
19	外光路流量報警值	L/min	1
20	外光路額定壓力	Bar	4
21	外光路最高壓力	Bar	5.2
22	外光路接口尺寸		G3/8″
23	外光路水溫設定范圍	℃	20℃～40℃
24	外光路水溫控制精度	℃	±2℃
25	使用環境溫度	℃	5℃～45℃
26	防護等級		IP44
27	外形尺寸	mm	612x727x1480
28	凈重	Kg	180
29	適用冷卻介質	純水、濃度≤25%乙二醇溶液

查看更多非標客戶案例方案參考

超長超粗管件坡口激光切割方案

超長件三維激光切割專機方案

上海大眾高精度小五軸激光切割專機簡化版

吸塵器彎管切割專機

旋轉平臺雙工位三維激光切割方案

若您有需求，歡迎聯系我們，專屬工程師量身定制切割方案

服務熱線：
400-1818-581
QQ號碼：
763280061
電子郵箱：
stark_zy@sina.com
傳真號碼：
0555-8888103
詳細地址：
安徽省馬鞍山雨山經濟開發區智能裝備產業園8棟

特別說明：

1.各機型配置及參數可根據客戶要求定制，網站中的數據值反映的是一定條件下的能力，驗收條件依據合同或技術方案。

2.被加工物雖然屬于同一種規格品種，但是由于加工部位、表面狀況、材料成分的不同，或因加工形狀的不同，有時候在加工性能和品質上會產生差異。
