上海大眾高精度小五軸激光切割專機方案

斯塔克非標激光切割專機定制方案之上海大眾高精度小五軸激光切割專機方案

客戶要求：汽車A、B柱高精度切割，量大，最小孔φ5mm，熱成型鋼，最厚3mm，切割精度±0.05mm，自動化上下料，預算160萬以內

設備名稱：高精度小五軸激光切割專機

1.配置表

設備主要由主機、光源、激光切割頭、控制系統、排屑系統、煙霧凈化系統等組成。

項目	序號	名稱	數量	品牌
主機	1	床身	1	STK
主機	2	防護系統	1	STK
切割光源	3	激光發生器	1
切割光源	4	水冷機	1	中國同飛
激光切割頭	5	三維激光切割頭	1
激光切割頭	6	安裝附件	1	STK
控制系統	7	數控系統	1
	8	電氣控制	1	STK
	9	離線編程軟件	1
煙霧凈化系統	12	煙霧凈化器	1

方案概述

2.1方案布置

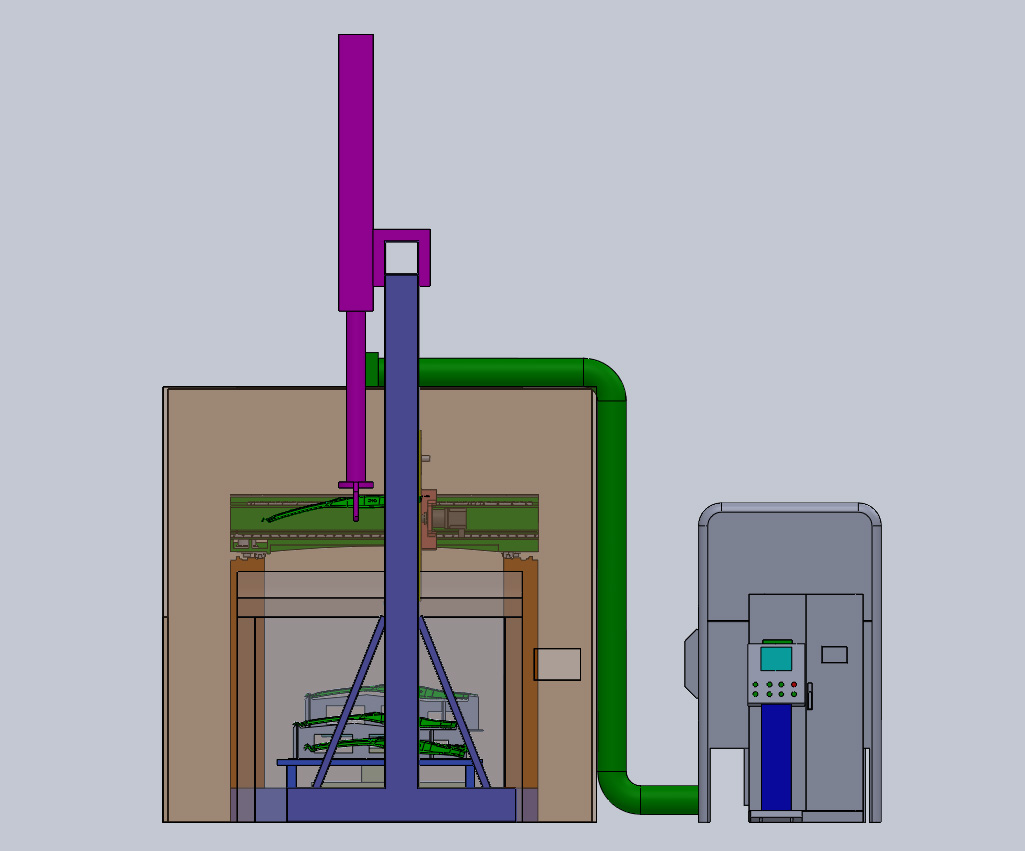

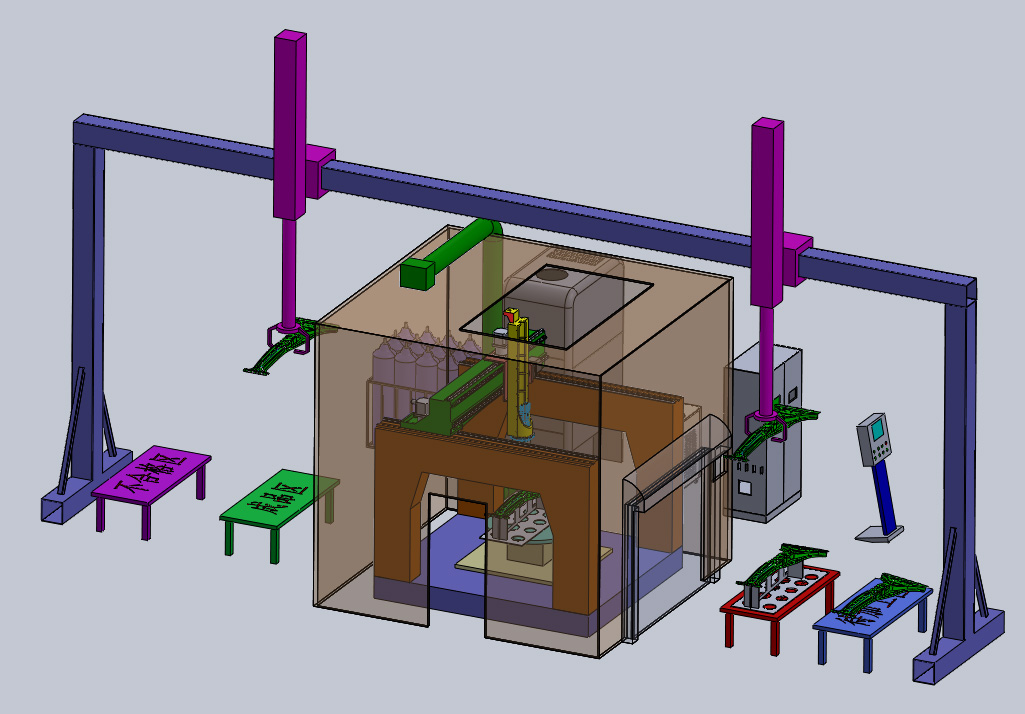

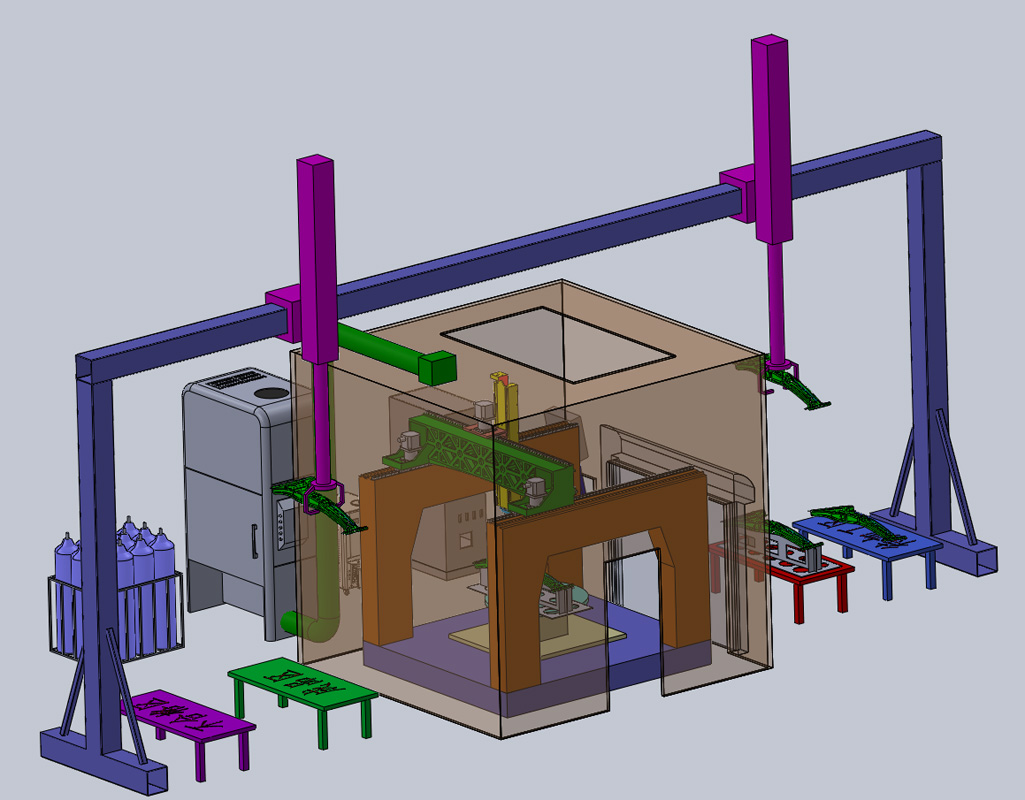

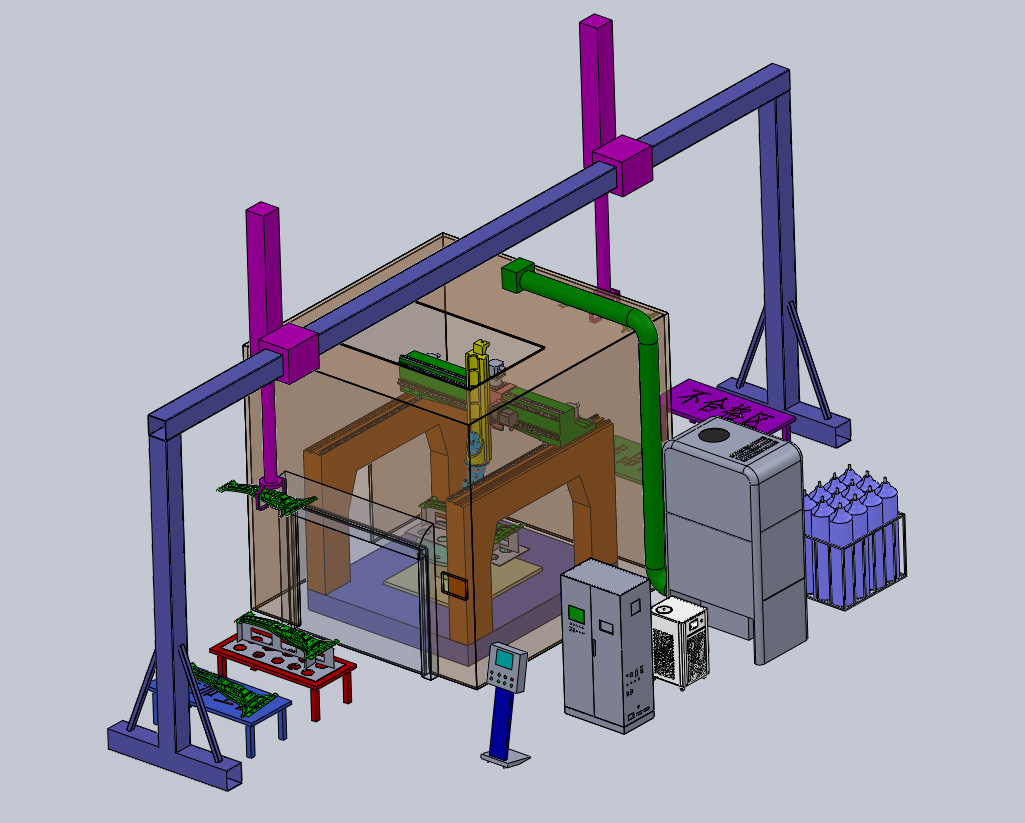

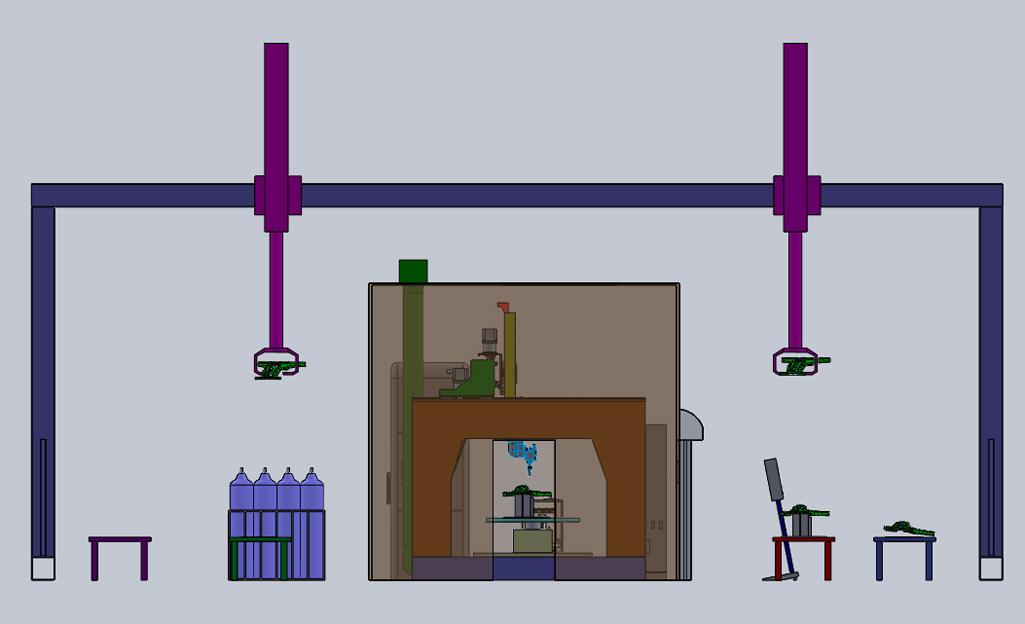

設備整體布置圖如下(除塵器、電控柜、水冷機等附屬設備可根據客戶場地調整位置)：

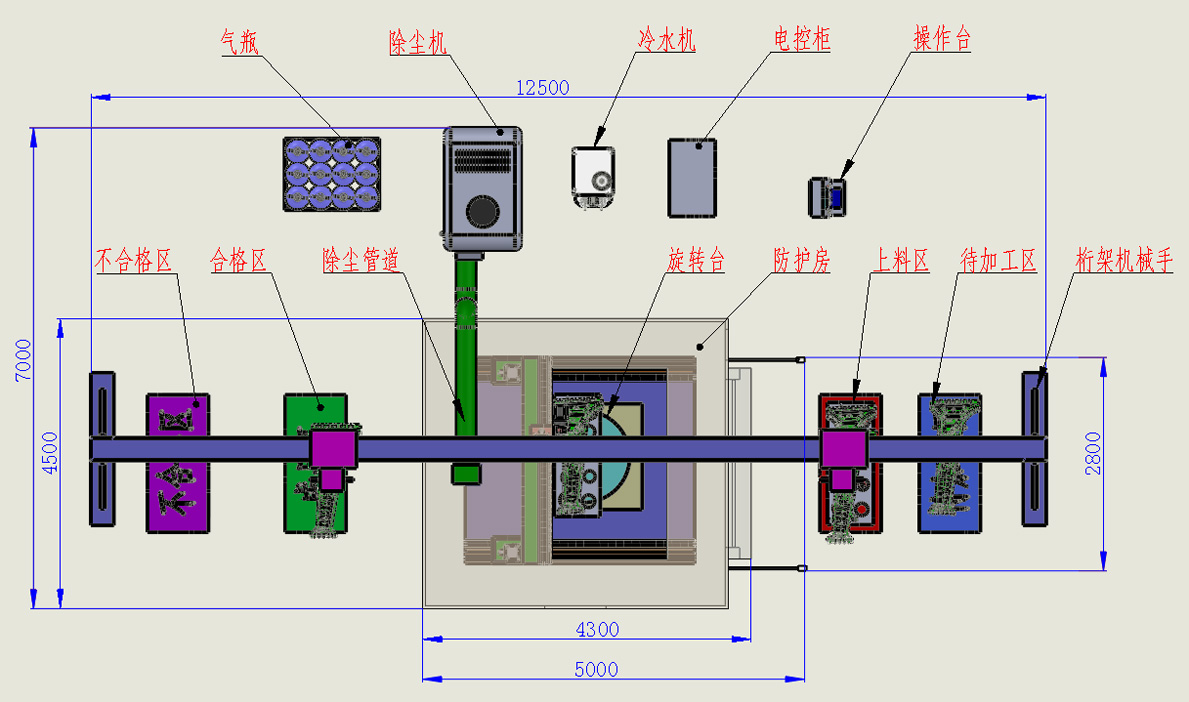

平面布置簡圖

平面布置簡圖

主要功能區域說明：工件裝夾在旋轉平臺專用夾具上，工件由工作臺旋轉適應各個部位的加工。加工過程中，防護門全部關閉，防止激光泄漏。

設備占地6.5m*7.5m*4m。工件在上下料區域安裝和拆卸，該區域全開放，配置安全防護，加工區域全封閉，保證生產操作人員安全。附屬設備放置于設備外側便于維護。加工區域內架設監控攝像頭,用于對加工過程的觀測。操作區域設置多處急停開關，便于緊急情況的處理。

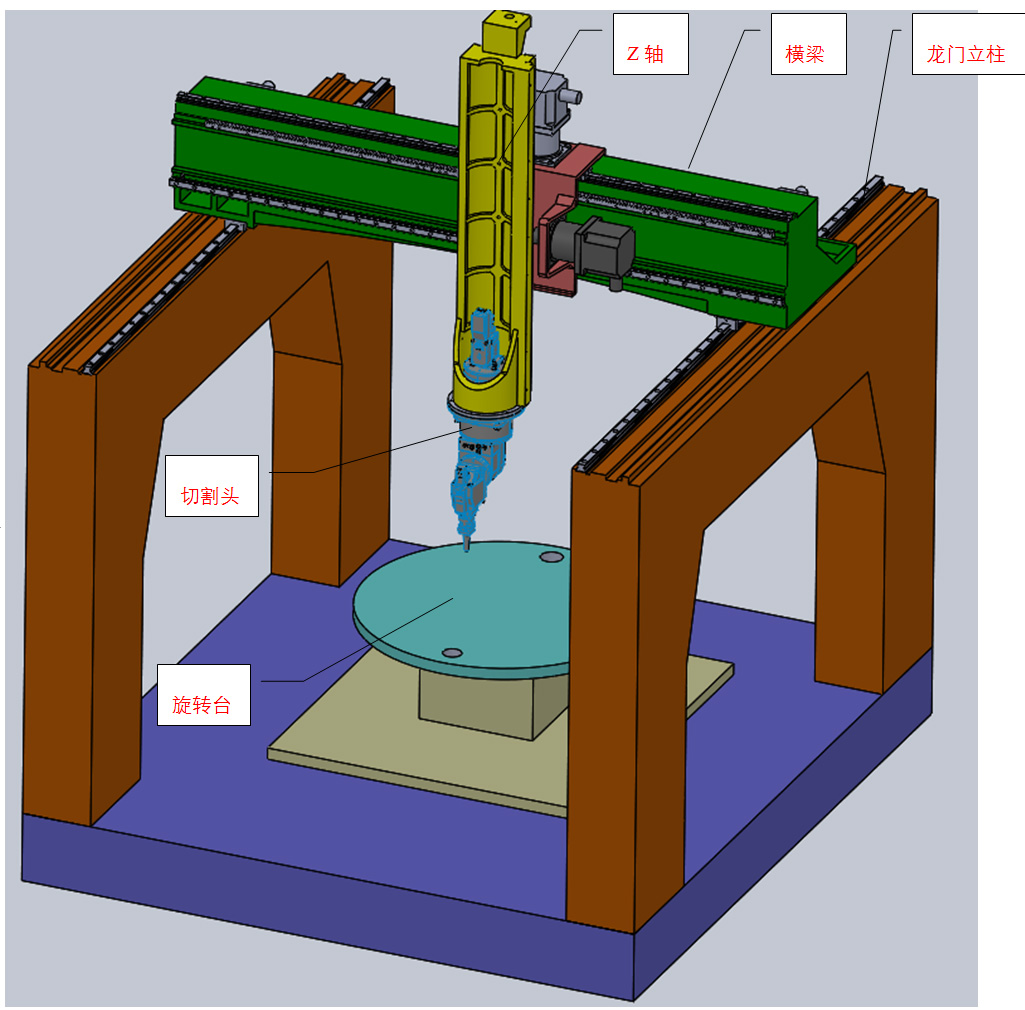

主機結構示意圖

2.2技術參數

主要技術指標

序號	名稱	參數	備注
1	機床X軸行程	1000mm
2	機床Y軸行程	2000mm
3	機床Z軸行程	600mm
4	機床B軸擺動范圍	±135°
5	機床旋轉平臺C軸旋轉范圍	n×360°mm
6	X/Y/Z軸定位精度	±0.05mm
7	X/Y/Z軸重復定位精度	≤0.03mm
8	B、C軸定位精度	±25 arc seconds
9	B、C軸重復定位精度	±10 arc seconds
10	X、Y最大定位速度	60m/s
11	A、B軸最大定位速度	120r/min
12	X、Y、Z軸加速度	8m/s2
13	B軸最大角加速度	60rad/s2
14	電源額定電壓	380V
